萬向聯軸器
點擊:次

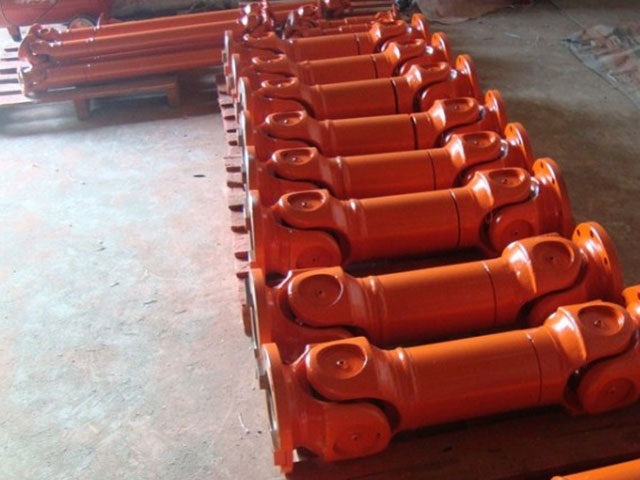

SWC-BH型十字軸式萬向聯軸器是一種 常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。
SWC-BH型十字軸式萬向聯軸器的主要特點為：
1.具有較大的角度補償能力。
2.結構緊湊合理。SWC-BH型采用整體式叉頭，使運載 具性。
3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩 大，此對回轉直徑受限制的機械設備，其配套范圍 具優越性。 4.傳動。其傳動效率達98-99.8％，用于大功率傳動，節能。
5.運載平穩，噪聲低，裝拆維護方便.
SWC-BH型標準伸縮焊接式萬向聯器基數：
|
BH型十字軸式萬向聯軸器基本參數和主要尺寸
| 型號 |
回轉
直徑
D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf
kN.m |
軸線折角
β |
伸縮量 |
尺 寸 mm |
轉動貫量I kg·m2
|
質量G kg |
| Ls |
Lmin |
D3 |
Lmin |
每增長 100 mm |
Lmin |
每增長 100 mm |
| SWC100BH |
100 |
1.25 |
0.63 |
≤25 |
55 |
390 |
60 |
0.0044 |
0.00019 |
6.10 |
0.35 |
| SWC120BH |
120 |
2.5 |
1.25 |
≤25 |
80 |
485 |
70 |
0.0109 |
0.00044 |
10.8 |
0.55 |
| SWC150BH |
150 |
5 |
2.5 |
≤25 |
80 |
590 |
89 |
0.0423 |
0.00157 |
24.5 |
0.85 |
| SWC180BH |
180 |
12.5 |
6.3 |
≤25 |
100 |
810 |
114 |
0.1750 |
0.0070 |
70.0 |
2.8 |
| SWC225BH |
225 |
40 |
20 |
≤15 |
140 |
920 |
152 |
0.5380 |
0.0234 |
122 |
4.9 |
| SWC250BH |
250 |
63 |
31.5 |
≤15 |
140 |
1035 |
168 |
0.9660 |
0.0277 |
172 |
5.3 |
| SWC285BH |
285 |
90 |
45 |
≤15 |
140 |
1190 |
194 |
2.0110 |
0.0510 |
263 |
6.3 |
| SWC315BH |
315 |
125 |
63 |
≤15 |
140 |
1315 |
219 |
3.6050 |
0.0795 |
382 |
8.0 |
| SWC350BH |
350 |
180 |
90 |
≤15 |
150 |
1410 |
267 |
7.0530 |
0.2219 |
582 |
15.0 |
| SWC390BH |
390 |
250 |
125 |
≤15 |
170 |
1590 |
267 |
12.164 |
0.2219 |
738 |
15.0 |
| SWC440BH |
440 |
355 |
180 |
≤15 |
190 |
1875 |
325 |
21.420 |
0.4744 |
1190 |
21.7 |
| SWC490BH |
490 |
500 |
250 |
≤15 |
190 |
1985 |
325 |
32.860 |
0.4744 |
1452 |
21.7 |
| SWC550BH |
550 |
710 |
355 |
≤15 |
240 |
2300 |
426 |
68.920 |
1.3570 |
2380 |
34 |
聯軸器所聯兩軸由于制造誤差、安裝誤差、軸受載而產生的變形、基座變形、軸承磨損、溫度變化（熱脹、冷縮）、部件之間的相對運動等多種因素而產生相對位移。一般情況下，兩軸相對位移是難以避免的，但不同工況條件下的軸系傳動所產生的位移方向，即軸向、徑向、角向以及位移量的大小有所不同。
|
