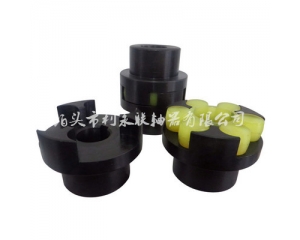

梅花聯軸器是一種應用很普遍的聯軸器,也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼，但是在要求載荷靈敏的情況下也有用鋁合金.
梅花彈性聯軸器適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移，減震，及緩沖性能；工作溫度為-35℃~+80℃，傳遞公稱轉矩為16-25000N.m，許用轉速為10900-1900r/min，軸孔直徑范圍：14-140mm，軸孔長度為42-252mm，軸孔長度為42-252mm！
梅花聯軸器結構簡單、無需潤滑、方便維修、便于檢查、免維護，可連續長期運行。聚氨酯彈性元件耐油，承載能力大，使用壽命長， 。工作穩定，具有良好的減振、緩沖和電氣絕緣性能。具有較大的軸向、徑向和角向補償能力。結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
結構特點：
1.中間彈性體聯接
2.可吸收振動、補償徑向、角向和軸向偏差
3.抗油與電氣絕緣
4.順時針與逆時針回轉特性 相同
5.定位螺絲固定
聯軸器
基本參數和主要尺寸
| 型號 | 公稱扭矩 Tn (N.M) | 許用轉速n (r/min) | 軸孔直徑 d1 d2 dz | 軸孔長度 | L0 | D | 許用補償量 | 梅花型彈性件 型號 | 轉動慣量I (Kg.m2 ) | 重量 m Kg | ||||||
| 彈性硬件(HA) | Y型 | Z、J型 | 軸向 | 徑向 | 角向 | |||||||||||
| a | b | c | 鐵 | 鋼 | L | L1 | ||||||||||
| ≥75 | ≥85 | ≥94 | mm | (°) | ||||||||||||
| ML1 | 16 | 25 | 45 | 11500 | 15300 | 12 14 | 32 | 27 | 80 | 50 | 1.2 | 0.5 | 2.0 | -a MT1-b -c | 0.014 | 0.66 |
| 16 18 19 | 42 | 30 | 100 | |||||||||||||
| 20 22 25 | 52 | 38 | 120 | |||||||||||||
| ML2 | 63 | 100 | 200 | 8200 | 10900 | 20 22 25 | 52 | 38 | 127 | 70 | 1.5 | 0.8 | 2.0 | -a MT2-b -c | 0.0.75 | 1.55 |
| 25 28 | 62 | 44 | 147 | |||||||||||||
| 30 32 | 82 | 60 | 187 | |||||||||||||
| ML3 | 90 | 140 | 280 | 6700 | 9000 | 22 24 | 52 | 38 | 128 | 85 | 2.0 | 0.8 | 2.0 | -a MT3-b -c | 0.178 | 2.5 |
| 25 25 | 62 | 44 | 148 | |||||||||||||
| 30 32 35 38 | 82 | 60 | 188 | |||||||||||||
| ML4 | 140 | 250 | 400 | 5500 | 7300 | 28 28 | 62 | 44 | 151 | 105 | 2.5 | 0.8 | 2.0 | -a MT4-b -c | 0.412 | 4.3 |
| 30 32 35 38 | 82 | 60 | 191 | |||||||||||||
| 40 42 | 112 | 84 | 251 | |||||||||||||
| ML5 | 250 | 400 | 710 | 4600 | 6100 | 30 32 35 38 | 82 | 60 | 197 | 125 | 3.0 | 1.0 | 1.5 | -a MT5-b -c | 0.73 | 6.2 |
| 40 42 45 48 | 112 | 84 | 257 | |||||||||||||
| ML6 | 400 | 630 | 1120 | 4000 | 5300 | 35* 38* | 82 | 60 | 203 | 145 | 3.0 | 1.0 | 1.5 | -a MT6-b -c | 1.85 | 8.6 |
| 40* 42* 45 48 50 55 |
112 | 84 | 263 | |||||||||||||
| ML7 | 710 | 1120 | 2240 | 3400 | 4500 | 45* 48* 50 55 | 112 | 84 | 265 | 170 | 3.5 | 1.0 | 1.5 | -a MT7-b -c | 3.88 | 14.0 |
| 60 63 55 | 142 | 107 | 325 | |||||||||||||
| ML8 | 1120 | 1800 | 3550 | 2900 | 3800 | 50* 55* | 112 | 84 | 272 | 200 | 4.0 | 1.5 | 1.5 | -a MT8-b -c | 9.22 | 25.7 |
| 60 63 65 70 71 75 | 142 | 132 | 332 | |||||||||||||
| ML9 | 1800 | 2800 | 5600 | 2500 | 3300 | 60* 63* 65* 70 71 75 | 142 | 107 | 344 | 230 | 4.5 | 1.5 | 1.0 | -a MT9-b -c | 18.95 | 41.0 |
| 80 85 90 95 | 172 | 132 | 394 | |||||||||||||
| ML10 | 2800 | 4500 | 9000 | 2200 | 2900 | 70* 71* 75* | 142 | 107 | 344 | 260 | 5.0 | 1.5 | 1.0 | -a MT10-b -c | 39.68 | 59.0 |
| 80* 85* 90 95 | 172 | 132 | 404 | |||||||||||||
| 100 110 | 212 | 167 | 484 | |||||||||||||
| ML11 | 4000 | 6300 | 12500 | 1900 | 2500 | 80* 85* 90* 95* | 172 | 132 | 411 | 300 | 5.0 | 1.8 | 1.0 | -a MT11-b -c | 73.43 | 87.0 |
| 100 110 120 | 212 | 167 | 491 | |||||||||||||
| ML12 | 7100 | 1200 | 20000 | 1600 | 2100 | 90* 95* | 172 | 132 | 417 | 360 | 5.0 | 1.8 | 1.0 | -a MT12-b -c | 178.45 | 140 |
| 100* 110* 120* 125* | 212 | 167 | 497 | |||||||||||||
| 130 | 252 | 202 | 577 | |||||||||||||
| ML13 | 8000 | 12500 | 25000 | 1400 | 1900 | 100* 110* 120* 125* | 212 | 167 | 497 | 400 | 5.0 | 1.8 | 1.0 | -a MT13-b -c | 208.75 | 160 |
| 130* 140* | 252 | 202 | 577 | |||||||||||||
