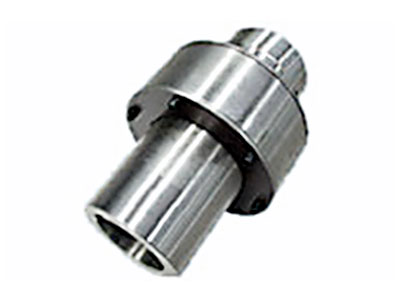

BL型彈性棒銷齒式聯軸器

棒銷聯軸器的適用范圍適用于聯接兩同軸線的傳動軸系，具有的補償兩軸相對偏移和一般減震性能。工作環境溫度為-20º~+70ºC.不適用于對減震效果要求很高和對噪音需要控制的部位。

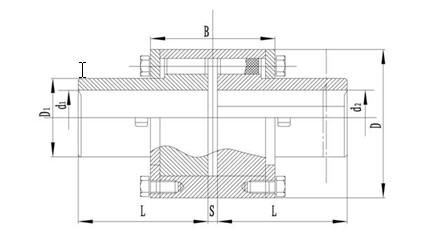

BL型彈性棒銷齒式聯軸器基本參數和主要尺寸 mm

型號	公稱扭矩 N.m	許用轉速 rpm	孔徑直徑mm d1、d2	軸孔長度mm		D	S	B	許用補償量				轉動慣量 N.m2	質量kg
				Y型	J1型				軸向	徑向	角向
				L	L	mm						（º）
BL1	610	3800	25,28	55	65	145	5	66		±1.5	0.2	0º30¹	0.882		11
			30,32,35,38	60	80
			40,42,45,48	70	110
BL2	1500	3000	40,42,45,48,50,55	70-110	110	165	5	76		±1.5	0.2	0º30¹	1.96		18
			60	110-140	140
BL3	3920	2400	50,55	70-110	110	190	5	86		±1.5	0.3	0º30¹	4.312		30
			60,65,70,75	110-140	140
			80	125-170	170
BL4	6174	2000	60,65,70,75	110-140	140	230	5	106		±1.5	0.3	0º30¹	9.702		42
			80,85,90	125-170	170
BL5	9800	1680	70,75	110-140	140	270	5	116		±1.5	0.4	0º30¹	23.52		81
			80,85,90,95	110-200	180
			100,110,120	172	210
BL6	15680	1500	80,85,90,95	120-170	170	290	10	127		±2.5	0.4	0º30¹	31.36		101
			100,110,120	160-210	210
			130	200-250	250
BL7	24500	1270	90、95	140-170	170	350	10	147		±2.5	0.4	0º30¹	79.38		151
			100,110,120	160-210	210
			130,140,150	200-250	250
BL8	30870	1140	100,110,120	160-210	210	370	10	167		±2.5	0.6	0º30¹	123.52		206
			130,140,150	200-250	250
			160,170	240-300	300
BL9	39200	1000	110,120	160-210	210	400	10	167		±2.5	0.6	0º30¹	175.42		290
			130,140,150	200-250	250
			160,170,180	240-300	300
BL10	61740	850	130,140,150	200-250	250	470	10	177		±2.5	0.6	0º30¹	343		377
			160,170,180	240-300	300
			190,200,210	280-350	350
BL11	98000	750	150	200-250	250	520	10	201		±2.5	0.8	0º30¹	597.8		520
			160,170,180	240-300	300
			190,200,210,220,230, 240,250	280-350	350
BL12	122500	660	170,180	240-300	300	560	10	231		±2.5	0.8	0º30¹	989.8		660
			190,200,210,220,230, 240,250	280-350	350
			260,270,280	320-420	-
BL13	155800	600	190,200,210,220,230, 240,250	280-350	350	630	10	261		±2.5	1.0	0º30¹	1630.6		876
			260,270,280,290,300	320-420	-
BL14	245000	540	210,220,230,240，250 260，270	280-350	350	690	10	285		±2.5	1.0	0º30¹	2675.4		1124
			280,290,300，310，320，330，340	350-420	-
BL15	308700	480	230,240，250，260，270 280，290，300	320-350	-	750	10	315		±2.5	1.2	0º30¹	4410		1830
			310，320，330，340 350，360，370，380	420-480
BL16	392000	425	250，260，270,280，290，300,310,320,330,340	350-400	-	850	15	345		±5	1.2	0º30¹	7408.8		2370
			350，360，370，380 390,400,410,420	420-480
BL17	617400	380	280,290,300,310,320 330,340,350,360,370 380,390,400	400-450	-	930	15	369		±5	1.5	0º30¹	12475.4		3350
			410,420,430,440,450 460,470,480	480-560
BL18	980000	330	300,310,320,330,340 350,360,370,380,390 400	450-480	-	1000	15	389		±5	1.5	0º30¹	20139		4077
			410,420,430,440,450 460,470,480,490,500 580	530-560
BL19	1568000	300	350,360,370,380,390 400,410,420,430,440	480-560	-	1110	15	409		±5	1.5	0º30¹	40062.4		5690
			450,460,470,480,490 500,530,560,600	600-650
